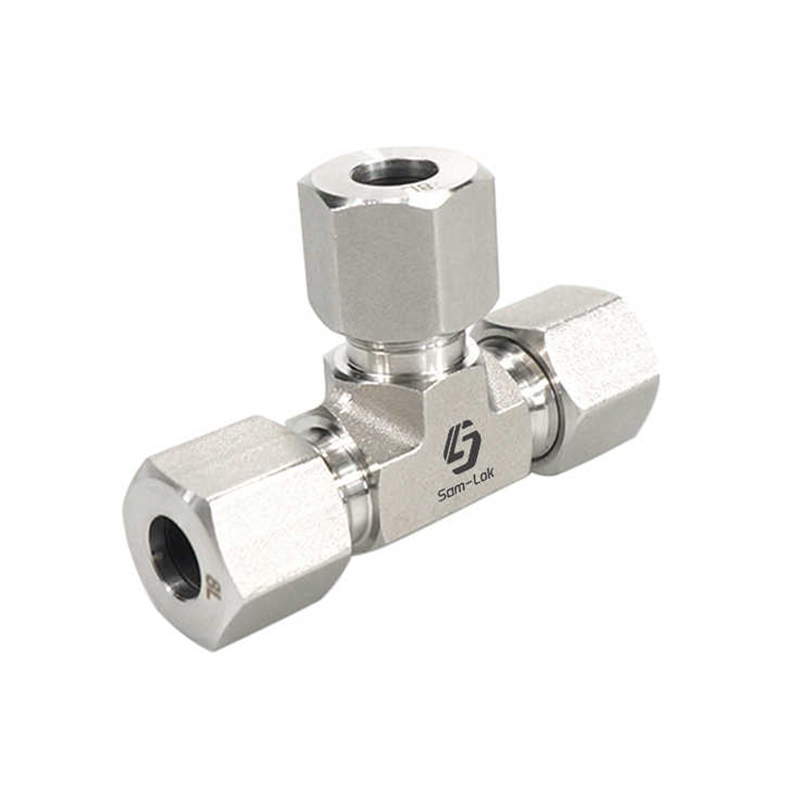

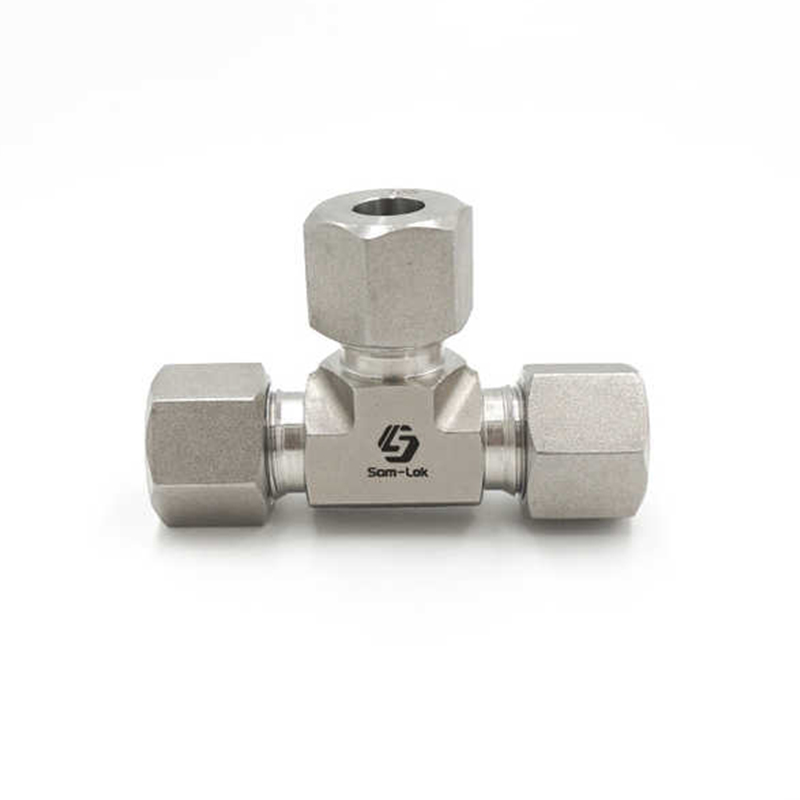

ステンレス鋼油圧ユニオンティー継手は、油圧システムで広く使用されている接続要素です。 3 本のパイプを接続して方向転換し、流体の流れの方向を効果的に管理し、油圧システムのシールと圧力の安定性を確保するように設計されています。入力管と出力管2本の3ウェイ構造設計を採用しています。その主な機能は、流体を 1 つのパイプから 2 つの異なる方向に分配すること、または 2 つの方向から 1 つのパイプに収束することです。この接続方法により、油圧システムのレイアウトを効果的に最適化し、作業効率と信頼性を向上させることができます。食品加工、医薬品などの分野では、油圧システムの衛生要件が非常に高くなります。ステンレス鋼製油圧ユニオン ティー フィッティングの滑らかな表面と耐食性により、システム内の流体が汚染されず、業界の衛生基準を満たしていることが保証されます。冶金および鉄鋼生産における油圧システムのアプリケーション要件は非常に高いです。この継手の高温耐性により、高温の製錬および鋼圧延の生産プロセスで広く使用されています。
 | T 部品番号 | シリーズ 使用圧力 (バール/psi) | チューブ OD | L2 | L2 | S1 | S2 |
| -T04LL | LL とても軽い 100バール 1450psi | 4 | 11 | 21 | 9 | 10 | |
| -T06LL | 6 | 9.5 | 21 | 11 | 12 | ||
| -T08LL | 8 | 11.5 | 23 | 12 | 14 | ||
| -T10LL | 10 | 12.5 | 24 | 14 | 17 | ||
| -T12LL | 12 | 15 | 27 | 14 | 19 | ||
| -T06L | Lライト 315バール 4560ps | 6 | 12 | 27 | 12 | 14 | |
| -T08L | 8 | 14 | 29 | 14 | 17 | ||
| -T10L | 10 | 15 | 30 | 17 | 19 | ||
| -T12L | 12 | 17 | 32 | 17 | 22 | ||
| -T15L | 15 | 21 | 36 | 19 | 27 | ||
| -T18L | 18 | 23.5 | 40 | 24 | 32 | ||
| -T22L | 160バール 2320psi | 22 | 27.5 | 44 | 27 | 36 | |
| -T28L | 28 | 30.5 | 47 | 36 | 41 | ||
| -T35L | 35 | 34.5 | 56 | 41 | 50 | ||
| -T42L | 42 | 40 | 63 | 50 | 60 | ||
| -T06S | S 重い 630バール 9130psi | 6 | 16 | 31 | 14 | 17 | |
| -T08S | 8 | 17 | 32 | 14 | 19 | ||
| -T10S | 10 | 17.5 | 34 | 17 | 22 | ||
| -T12S | 12 | 21.5 | 38 | 17 | 24 | ||
| -T14S | 14 | 22 | 40 | 19 | 27 | ||
| -T16S | 400バール 5800ps | 16 | 24.5 | 43 | 24 | 30 | |
| -T20S | 20 | 26.5 | 48 | 27 | 36 | ||
| -T25S | 25 | 30 | 54 | 36 | 46 | ||
| -T30S | 30 | 35.5 | 62 | 41 | 50 | ||
| -T38S | 315バール 4560psi | 38 | 41 | 72 | 50 | 60 |
13年以上の業界経験を持つNantong Samsonは、 中国 ステンレス鋼製油圧ユニオンティー継手 メーカー および ステンレス鋼製油圧ユニオンティー継手 工場です。ISO認証を取得し、厳格な品質管理を実施。卓越したサービスと競争力のある価格で優れた価値を提供します。
当社の製品は、ヨーロッパ、北米、南米、オーストラリア、ロシア、中東、東南アジアに輸出されています。卸売業者、小売業者、サービスプロバイダー、工場にご愛顧いただき、信頼と品質に基づいた強固で長期的なパートナーシップを築いています。
