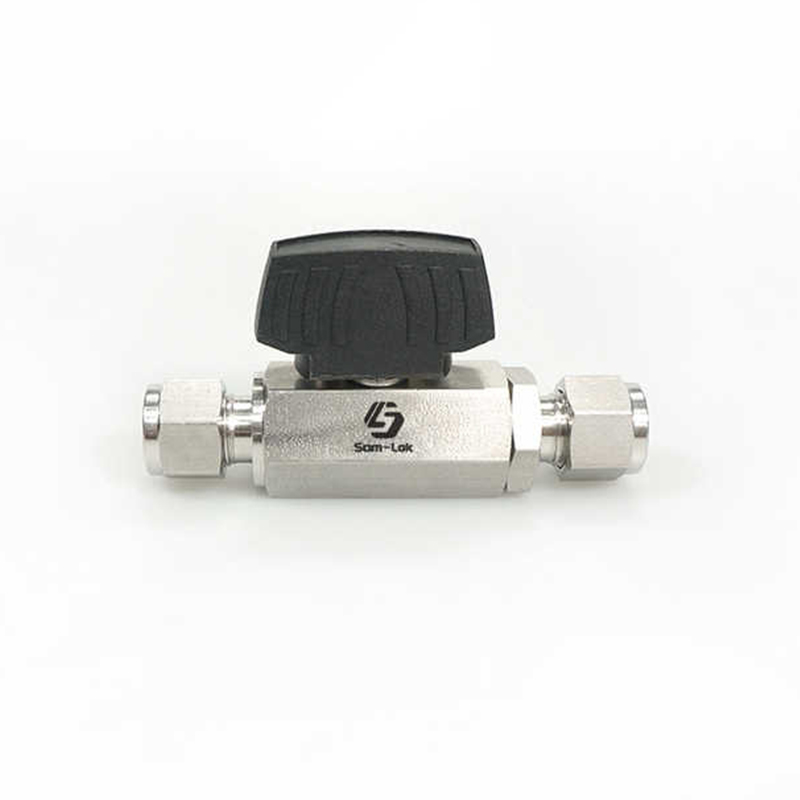

ステンレス鋼製 2 ピースダブルフェルール六角ボールバルブ

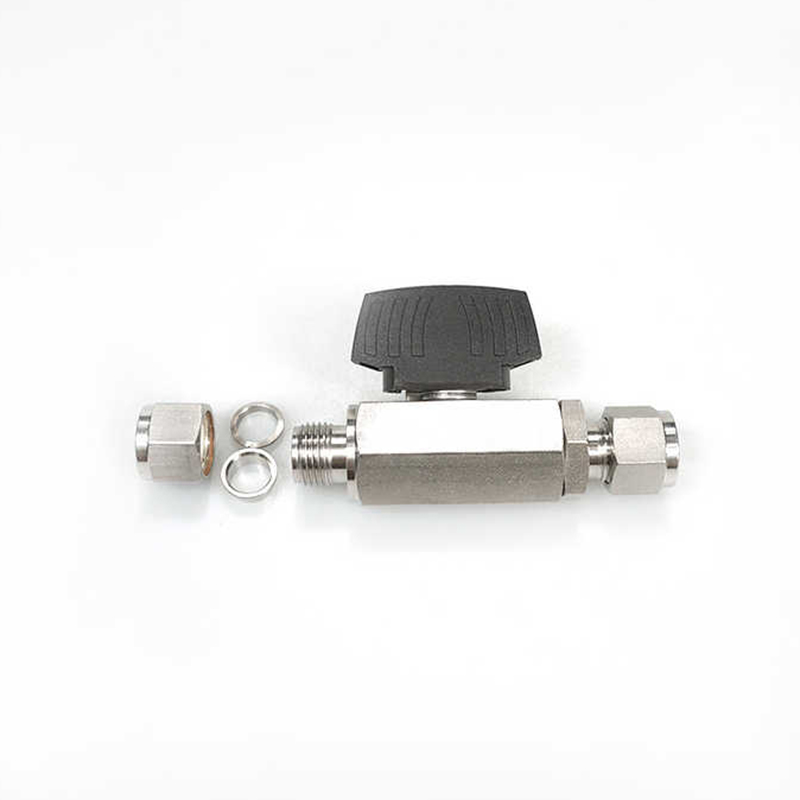

ステンレス鋼ツーピースダブルフェルール六角ボールバルブはツーピース設計を採用し、バルブの高いシール性、耐食性、長期安定性を確保するためにダブルクランプ接続システムを備えています。一体型バルブボディと一体型ボールシャフト構造を採用しています。この設計により、バルブの機械的強度が向上し、漏れのリスクが軽減されるだけでなく、バルブの長期安定性と密閉性も確保されます。統合されたボールシャフト設計により、複数の接続により従来のバルブで発生する可能性のある漏れの問題が回避され、バルブは長期にわたる高圧および腐食性の高い環境において特に信頼性が高くなります。ボールバルブは革新的なデッドゾーン設計を採用しており、特にボールとバルブキャビティの間の領域にはデッドゾーンがありません。この設計により、流体やガスがバルブキャビティ内に滞留するのを防ぐことができるため、汚染、堆積、腐食のリスクが軽減され、流体の純度とシステムの効率的な動作が確保されます。

お問い合わせ

プレV: ステンレス鋼製ダブルフェルール90度アングルボールバルブ次へ: 次の記事はありません

説明する
パラメータ

説明する

●最大動作圧力: 3000 psig (207 bar)
●動作温度：-54℃～148℃
●サイズは1/16インチから。 3/4インチまで。または3mmから18mm
●バルブ形式は直通、三方、ライトアングルがあります。
●ワンピースバルブボディとワンピースボールシャフト。
●ボールとバルブ室の間などの不感帯がありません。
●上部入口のデザインは、システムを取り外した後、オンラインで検査および修理できます

パラメータ

基本的な注文番号	接続のタイプとサイズ		オリフィスインチ (mm)	履歴書	寸法、インチ (mm)
基本的な注文番号	接続のタイプとサイズ		オリフィスインチ (mm)	履歴書	A	B	C	D	W
-HBB-MT6-5	6mm	チューブ	0.19 (4.8)	1.25	2.57 (65.2)	1.50 (38.1)	2.36 (60.0)	1.18 (30.0)	0.75 (19.1)
-HBB-MT8-5	8mm	チューブ	0.19 (4.8)	1.25	2.63 (66.8)	1.53 (38.8)	2.36 (60.0)	1.18 (30.0)	0.75 (19.1)
-HBB-MT10-7	10mm	チューブ	0.28 (7.1)	2.50	2.87 (72.9)	1.68 (42.7)	2.36 (60.0)	1.18 (30.0)	0.87 (22.2)
-HBB-MT12-9	12mm	チューブ	0.35 (8.9)	6.25	3.15 (80.0)	1.83 (46.5)	3.15 (80.0)	1.54 (39.0)	0.87 (22.2)
-HBB-MT14-9	14mm	チューブ	0.35 (8.9)	6.25	3.24 (82.2)	1.87 (47.5)	3.15 (80.0)	1.54 (39.0)	0.87 (22.2)
-HBB-MT16-12	16mm	チューブ	0.47 (12.0)	12.65	3.50 (88.9)	2.00 (50.8)	3.94 (100.0)	2.03 (50.7)	1.26 (32.0)
-HBB-MT18-12	18mm	チューブ	0.47 (12.0)	12.65	3.50 (88.9)	2.00 (50.8)	3.94 (100.0)	2.03 (50.7)	1.26 (32.0)
-HBB-MT22-16	22mm	チューブ	0.63 (16.0)	17.35	3.96 (100.6)	2.24 (57.1)	3.94 (100.0)	2.15 (54.8)	1.50 (38.1)
-HBB-MT25-16	25mm	チューブ	0.63 (16.0)	17.35	4.31 (109.5)	2.42 (61.5)	3.94 (100.0)	2.15 (54.8)	1.50 (38.1)
