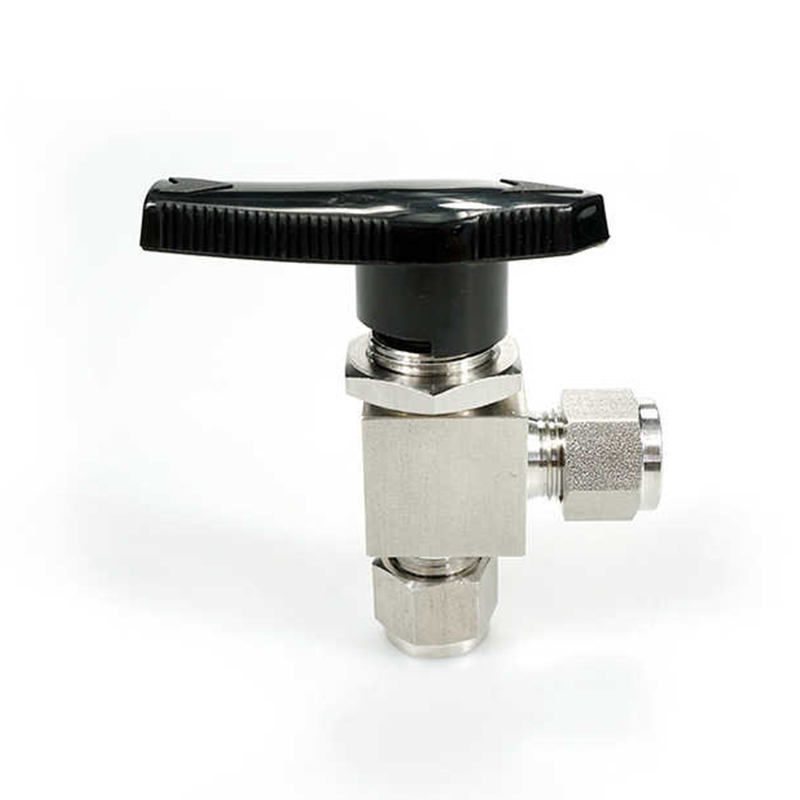

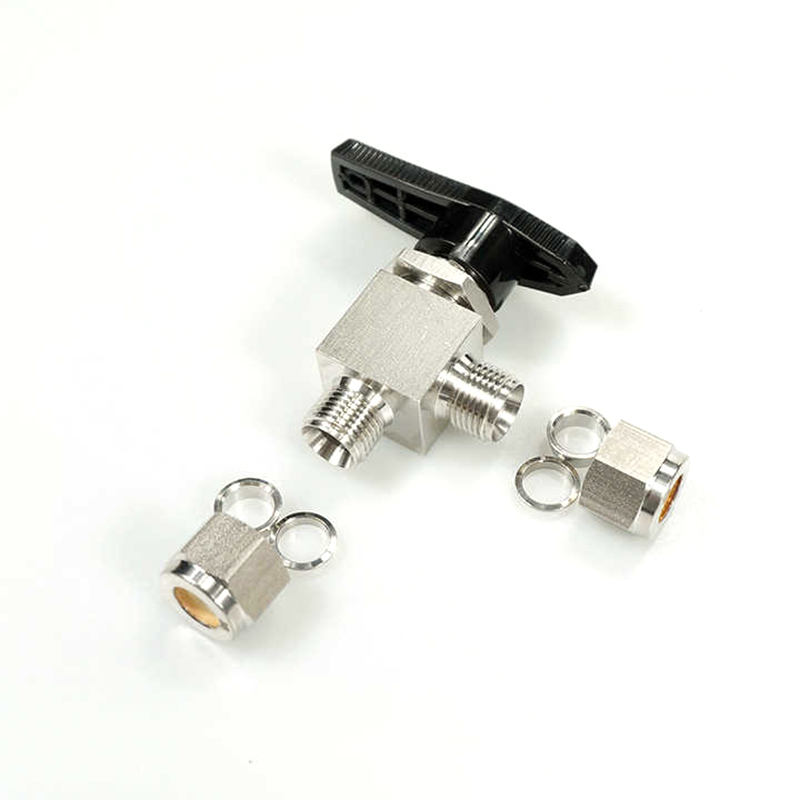

ステンレス鋼製ダブルフェルール90度アングルボールバルブ

ステンレス鋼製ダブルフェルール 90 度アングルボールバルブは、最大使用圧力 3000 PSIG (207 bar) に耐えるように設計されており、極度の高圧環境下でも安定した動作を保証します。この設計は、高圧パイプライン、液体輸送およびガス制御システムに特に適しています。システムの圧力変動に直面しても、漏れや故障がなく、安定した流量制御を維持できます。このボールバルブのユニークな上部入口設計により、システムを分解せずにバルブの検査と修理が可能になります。この革新的な設計により、ユーザーは生産プロセスを中断することなくバルブをメンテナンスできるため、装置のダウンタイムが大幅に削減されます。石油およびガスのパイプラインでは、バルブは流体の流れを効果的に制御し、高圧の石油およびガス伝送システムの安全な動作を保証します。ボールバルブは、伝送中の流体の純度を保証するデッドゾーン設計を備えており、無菌、医薬品生産、精密制御などの用途に適しています。

お問い合わせ

プレV: ステンレス鋼製ダブルフェルール三方ボールバルブ次へ: 次の記事はありません

説明する
パラメータ

説明する

●最大動作圧力: 3000 psig (207 bar)
●動作温度：-54℃～148℃
●サイズは1/16インチから。 3/4インチまで。または3mmから18mm
●バルブ形式は直通、三方、ライトアングルがあります。
●ワンピースバルブボディとワンピースボールシャフト。
●ボールとバルブ室の間などの不感帯がありません。
●上部入口のデザインは、システムを取り外した後、オンラインで検査および修理できます

パラメータ

基本的な注文番号	接続タイプとサイズ	オリフィスインチ (mm)	履歴書		寸法、インチ (mm)
			ストレート	角度	A	C	D	E	F	H
-OIB-MT3-2	3mm チューブ	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-MT3-2-3W
-OIB-MT6-5	6mm チューブ	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	8mm チューブ	0.19 (4.8)	1.40	0.90	2.46 (62.5)	0.44 (11.2)	1.29 (32.8)	1.64 (41.7)	1.64 (41.7)	0.78 (19.8)
-OIB-MT8-5-3W
-OIB-MT10-7	10mmチューブ	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-MT10-7-3W
-OIB-MT12-10	12mmチューブ	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT12-10-3W
-OIB-MT14-10	14mmチューブ	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	18mmチューブ	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	1/8インチチューブ	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	1/4インチチューブ	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	3/8インチチューブ	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	1/2インチチューブ	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	3/4”チューブ	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT12-10-3W
