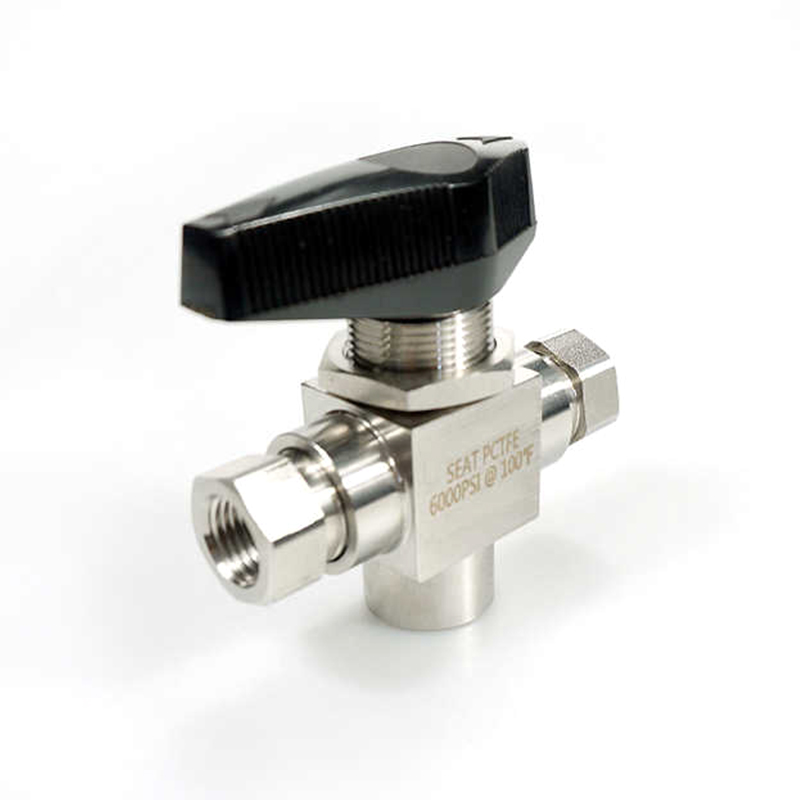

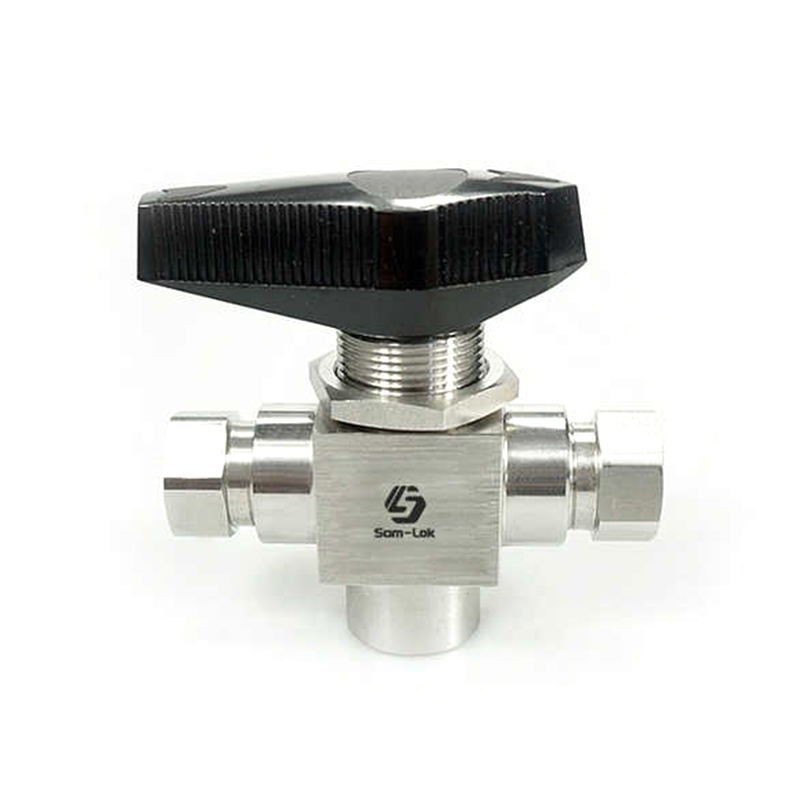

ステンレス鋼製油圧トラニオンめねじボールバルブ

ステンレス鋼製油圧トラニオンめねじボールバルブは、最大 10,000 psig (413 bar) の動作圧力に耐えるように設計されています。これは、このような高圧に耐えることができる市場で数少ないバルブの 1 つです。特に石油とガスの生産、パイプライン輸送、高圧油圧システムに適しています。これらの用途では、バルブは高圧環境下でも確実に動作し続ける必要があります。ボールバルブは高度なシール技術と精密機械加工技術を採用しています。このボールバルブのスプリング式シートリング設計は、長期使用による摩耗を効果的に補正します。時間の経過とともに、ボールバルブのシールシートは連続的な高圧および高温の動作により摩耗し、シール効果に影響を与える可能性があります。この設計により、シートリングが摩耗してもボールバルブが一定の圧力を維持できることが保証されます。

お問い合わせ

プレV: ステンレス鋼製鍛造トラニオンボールバルブ次へ: 次の記事はありません

説明する
パラメータ

説明する

●最大動作圧力: 10,000 psig (413 bar)
●使用温度：-54～232℃
●摩耗を補償するスプリング式シート
●高圧、低圧ともにシール性が良好です。
●ステムのボトムローディングによりステムの飛び出しを防止します。
●低い操作トルクで長寿命です。
●流れの方向を示す頑丈なハンドル
●アクチュエーターは手動、電動、空圧を選択可能です。
● ティー底部入口のみ

パラメータ

基本的な注文番号	接続タイプとサイズ	オリフィスインチ (mm)	履歴書	寸法、インチ (mm)
基本的な注文番号	接続タイプとサイズ	オリフィスインチ (mm)	履歴書	A	B	C	D	E	F
-TB-FN2-5-3W	1/8 メスNPT	0.19 (4.8)	0.75	2.94 (74.7)	1.47 (37.3)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TB-FN4-5-3W	1/4 メス NPT	0.19 (4.8)	0.75	2.94 (74.7)	1.47 (37.3)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TB-FN6-7-3W	3/8 メス NPT	0.19 (4.8)	0.75	3.93 (99.8)	1.97 (49.9)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TB-FN8-9-3W	1/2 メス NPT	0.19 (4.8)	0.75	4.25 (108)	2.13 (54.0)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)

基本注文番号	接続種類そしてサイズ			オリフィスで。 (mm)	履歴書	寸法、インチ (mm)
基本注文番号	接続種類そしてサイズ			オリフィスで。 (mm)	履歴書	A	B	C	D	E	F
-TBH-FN2-5-3W	1/8	女性	NPT	0.19 (4.8)	0.75	2.94 (74.7)	1.47 (37.3)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TBH-FN4-5-3W	1/4	女性	NPT	0.19 (4.8)	0.75	2.94 (74.7)	1.47 (37.3)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TBH-FN8-9-3W	1/2	女性	NPT	0.19 (4.8)	0.75	4.2 5 (108)	2.13 (54.0)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
