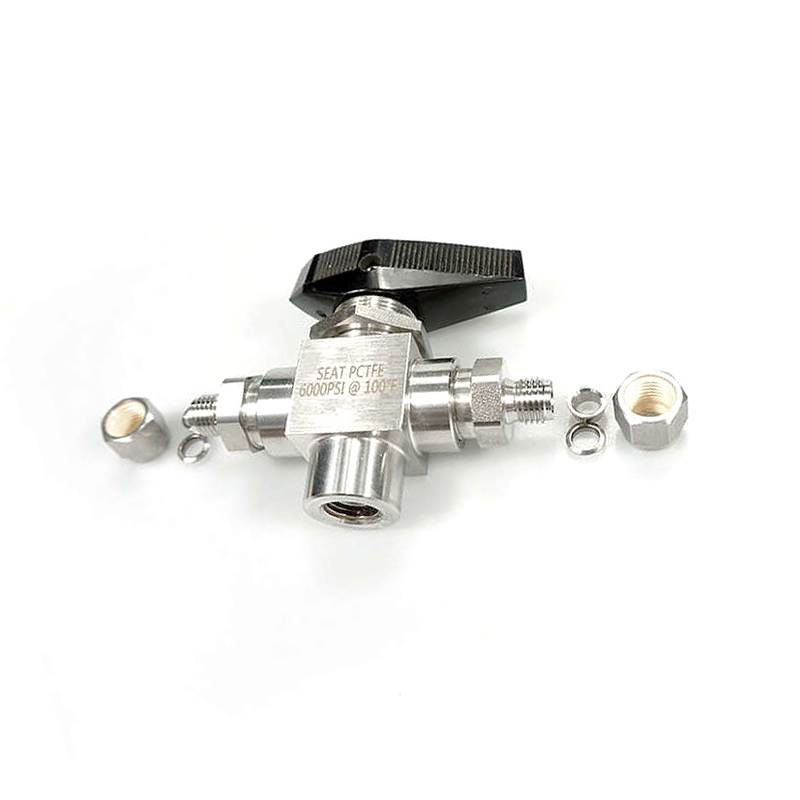

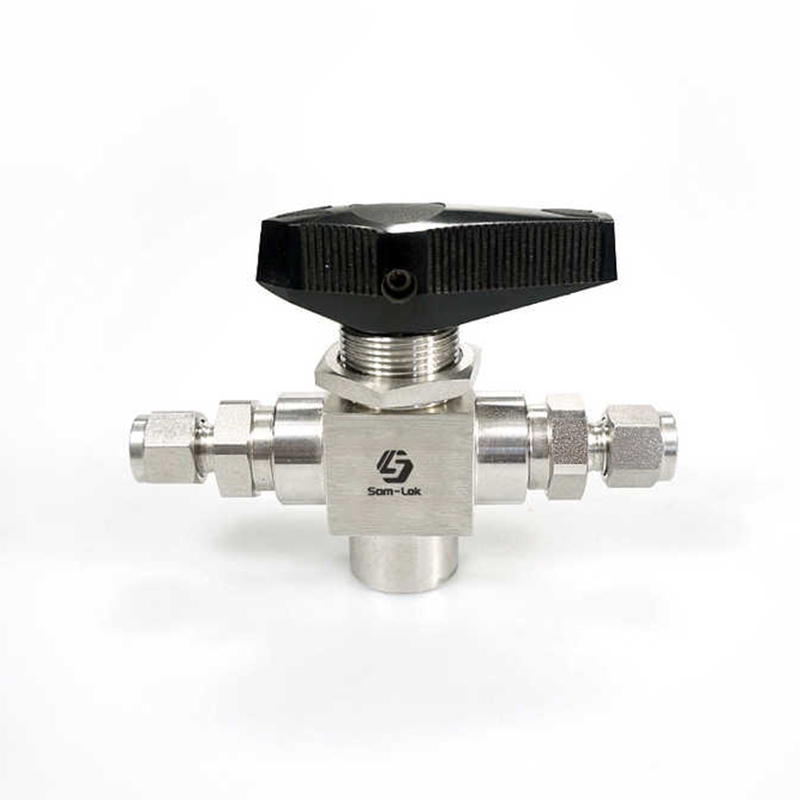

ステンレス鋼製鍛造トラニオンボールバルブ

ステンレス鋼製の鍛造トラニオンボールバルブは、時間の経過とともに自然に発生する摩耗を補償する上で重要な役割を果たすバネ式シート機構を使用しています。バルブを繰り返し使用すると、シートが劣化したり、変形したりすることがあります。スプリング式シートにより、シールの完全性が維持され、漏れが防止され、バルブの耐用年数全体にわたって信頼性の高いシール性能が保証されます。高圧および低圧条件下でも優れたシール性能を維持できるボールバルブです。シートの設計と精密な製造により、システム内の圧力変動に関係なく確実に密閉できます。高圧パイプラインを扱うか、低圧配水ラインを扱うかにかかわらず、バルブは流体漏れを最小限に抑えることができ、それによって運用の安全性とシステムの完全性を確保します。

お問い合わせ

プレV: 過去記事はありません次へ: 次の記事はありません

説明する
パラメータ

説明する

●最大動作圧力: 10,000 psig (413 bar)
●使用温度：-54～232℃
●摩耗を補償するスプリング式シート
●高圧、低圧ともにシール性が良好です。
●ステムのボトムローディングによりステムの飛び出しを防止します。
●低い操作トルクで長寿命です。
●流れの方向を指示する頑丈なハンドル。
●アクチュエーターは手動、電動、空圧を選択可能です。
●ティー底部入口のみ

パラメータ

基本的な注文方法番号	接続種類とサイズ	オリフィスインチ (mm)	履歴書	寸法、インチ(mm)
基本的な注文方法番号	接続種類とサイズ	オリフィスインチ (mm)	履歴書	A	B	C	D	E	F
-TB-FT4-5-3W	1/4チューブ	0.19 (4.8)	0.75	4.09 (103.8)	2.04 (51.9)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TB-FT6-5-3W	3/8チューブ	0.19 (4.8)	0.75	4.25 (108)	2.13 (54.0)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TB-FT8-5-3W	1/2チューブ	0.19 (4.8)	0.75	4.60 (116.8)	2.30 (58.4)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)

-TB-MT4-5-3W	6mm チューブ	0.19 (4.8)	0.75	4.09 (103.8)	2.04 (51.9)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TB-MT8-5	8mm チューブ	0.19 (4.8)	0.75	4.14 (105.2)	2.07 (52.6)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TB-MT10-5	10mmチューブ	0.19 (4.8)	0.75	4.25 (108)	2.13 (54.0)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TB-MT12-5	12mmチューブ	0.19 (4.8)	0.75	4.60 (116.8)	2.30 (58.4)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
TBH-FT4-5-3W	1/4チューブ	(4.8)	0.75	4.09 (103.8)	2.04 (51.9)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TBH-FT6-5-3W	3/8チューブ	0.19 (4.8)	0.75	4.25 (108)	2.13 (54.0)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TBH-FT8-5-3W	1/2チューブ	0.19 (4.8)	0.75	4.60 (116.8)	2.30 (58.4)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)

-TBH-MT4-5-3W	6mm チューブ	0.19 (4.8)	0.75	4.09 (103.8)	2.04 (51.9)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TBH-MT8-5-3W	8mm チューブ	0.19 (4.8)	0.75	4.14 (105.2)	2.07 (52.6)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TBH-MT10-5-3W	10mm チューブ	0.19 (4.8)	0.75	4.25 (108)	2.13 (54.0)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
TBH-MT12-5-3W	12mm チューブ	0.19 (4.8)	0.75	4.60 (116.8)	2.30 (58.4)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
