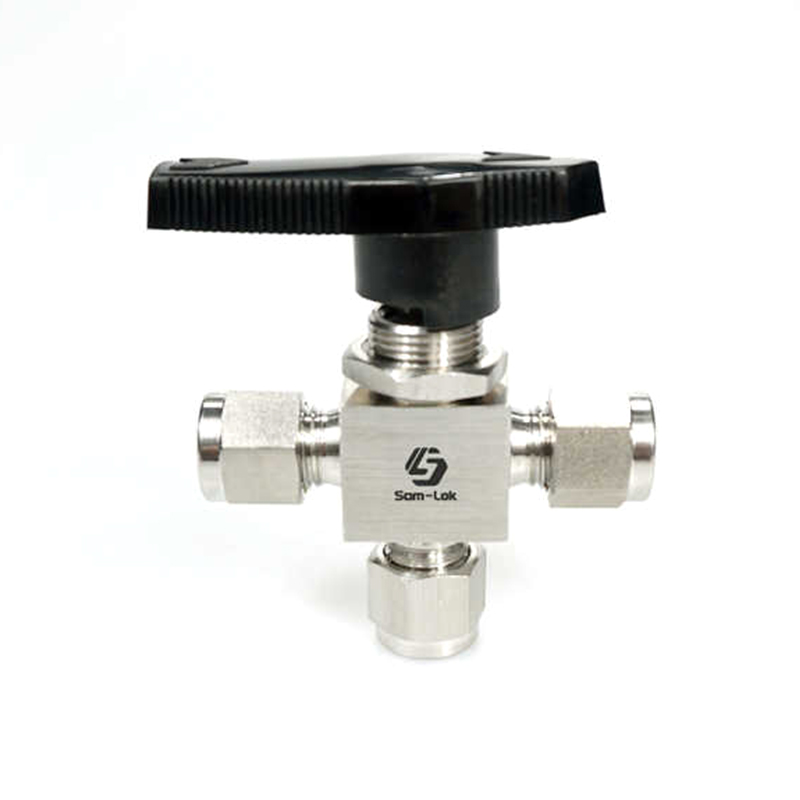

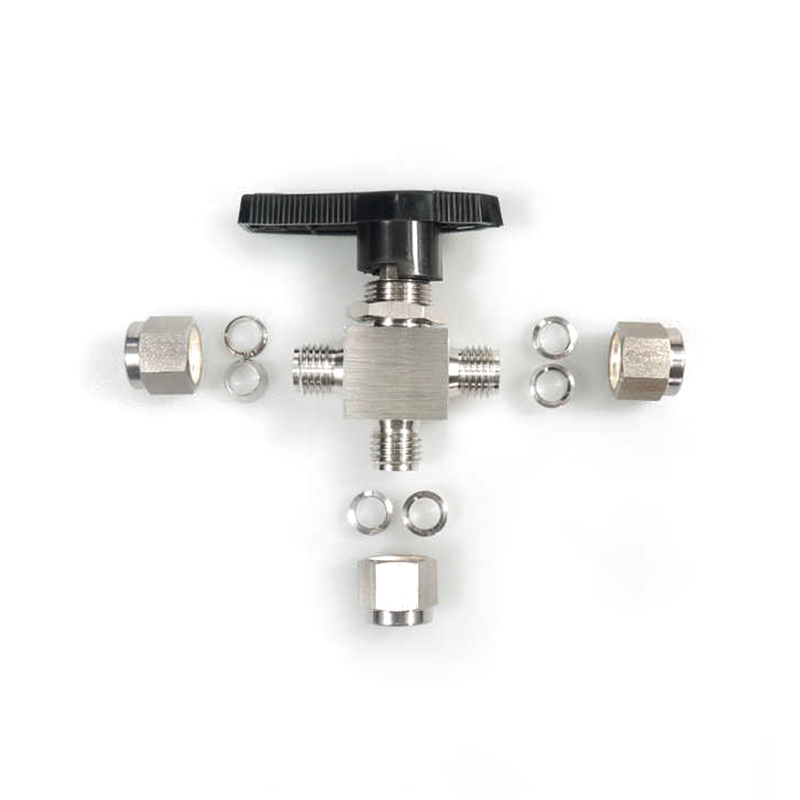

ステンレス鋼製ダブルフェルール三方ボールバルブ

ステンレス鋼ダブルフェルール三方ボールバルブは、さまざまなパイプサイズのニーズを満たすために、1/16 インチから 3/4 インチ (または 3 mm ～ 18 mm) までのさまざまなサイズが用意されています。そのサイズ範囲には、微小流量制御から大流量制御までのアプリケーションが含まれます。スペースが限られている場合や流量要件が小さい用途には、小さいサイズが非常に適しています。一方、大流量と高圧を伴う複雑なシステムの場合、バルブのサイズを大きくすることで流れが妨げられず、システムの効率的な動作が保証されます。統合されたバルブ本体と統合されたボールシャフト設計を採用しており、従来のバルブ設計における複数のコンポーネントの接続によって発生する可能性のある漏れや故障の問題を回避します。バルブ本体とボールシャフトの統合設計により、バルブ全体の強度と耐久性が向上すると同時に、取り付けミスやコンポーネントの緩みによって引き起こされる潜在的な故障も軽減されます。

お問い合わせ

プレV: ステンレス鋼製油圧トラニオンめねじボールバルブ次へ: 次の記事はありません

説明する
パラメータ

説明する

●最大動作圧力: 3000 psig (207 bar)
●動作温度：-54℃～148℃
●サイズは1/16インチから。 3/4インチまで。または3mmから18mm
●バルブ形式は直通、三方、ライトアングルがあります。
●ワンピースバルブボディとワンピースボールシャフト。
●ボールとバルブ室の間などの不感帯がありません。
●上部入口のデザインは、システムを取り外した後、オンラインで検査および修理できます

パラメータ

基本的な注文番号	接続タイプとサイズ	オリフィスインチ (mm)	履歴書		寸法、インチ (mm)
			ストレート	角度	A	C	D	E	F	H
-OIB-MT3-2	3mm チューブ	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-MT3-2-3W
-OIB-MT6-5	6mm チューブ	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	8mm チューブ	0.19 (4.8)	1.40	0.90	2.46 (62.5)	0.44 (11.2)	1.29 (32.8)	1.64 (41.7)	1.64 (41.7)	0.78 (19.8)
-OIB-MT8-5-3W
-OIB-MT10-7	10mmチューブ	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-MT10-7-3W
-OIB-MT12-10	12mmチューブ	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT12-10-3W
-OIB-MT14-10	14mmチューブ	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	18mmチューブ	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	1/8インチチューブ	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	1/4インチチューブ	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	3/8インチチューブ	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	1/2インチチューブ	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	3/4”チューブ	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT12-10-3W
