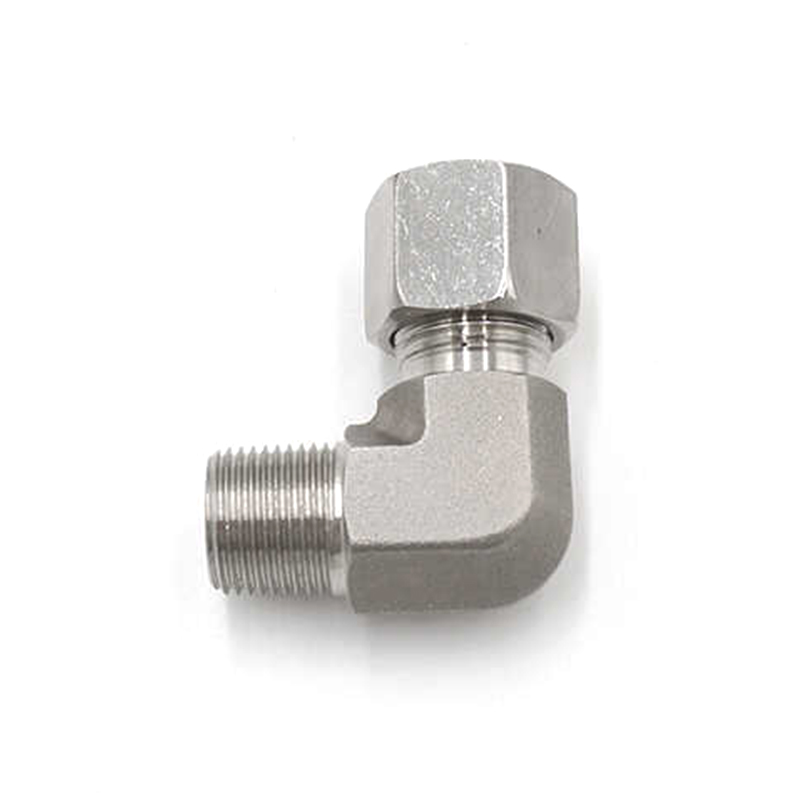

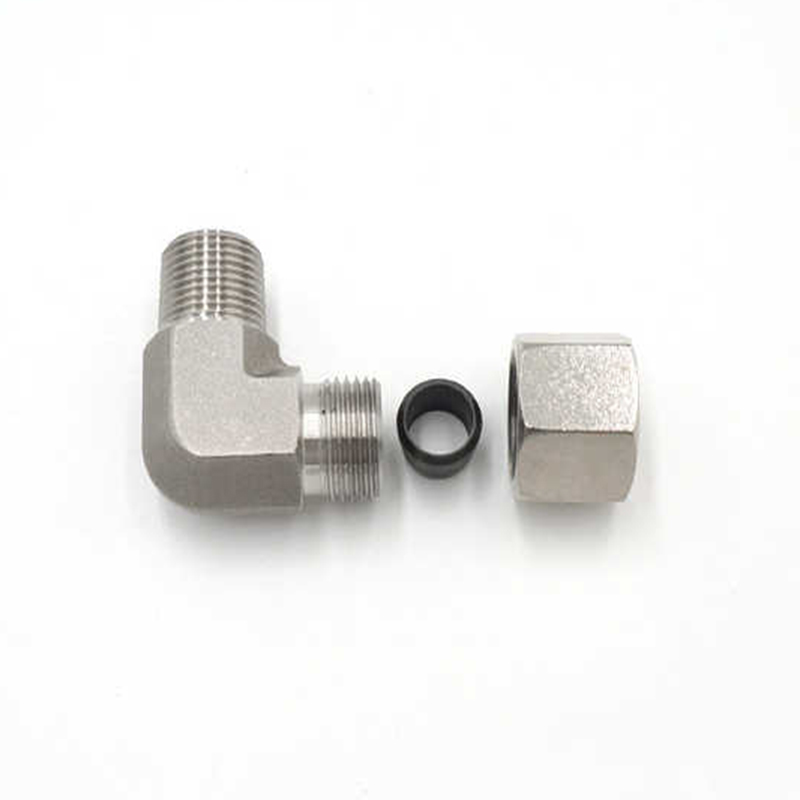

ステンレス鋼油圧オスエルボコネクタは、外部エルボ設計を採用しており、油圧パイプライン内で回転の役割を果たすことができます。エルボ部分の設計角度は、油圧システムの特定の要件に応じて最適化することができ、エルボを通る液体の流れをスムーズにし、圧力損失と液体の乱流を最小限に抑えることができます。シングルフェルール設計を採用しており、非常に成熟した信頼性の高い接続方法です。シングルフェルール構造によりパイプとコネクタが接続され、しっかりとしたクランプ力でシールされます。シングルフェルールは、パイプとコネクタの接触面を圧縮することにより密封を形成し、液体の漏れを効果的に防ぎます。特に高圧および腐食性液体の輸送に適しています。従来の溶接や他の機械的接続方法と比較して、シングルフェルール接続方法は取り付けが簡単で、時間と労力を節約でき、大量生産と迅速な取り付けに適しています。金属接触面に圧力が均一に分布するため、シングルフェルールコネクタは大きな張力や振動に耐え、長期安定した動作を維持できます。
| オスエルボ-WE-R | ||||||||||
 | WE-R パート いいえ。 | シリーズ 働く 圧力 (バール/psi) | チューブ 外 | G 男性 BSPT スレッド | i | I2 | I3 | L2 | S1 | S2 |
| -WE04LLR | LL とても軽い 100バール 1450ps | 4 | R1/8樽 | 9.5 | 11 | 17 | 21 | 11 | 10 | |
| -WE06LLR | 6 | R1/8樽 | 9.5 | 9.5 | 17 | 21 | 11 | 12 | ||
| -WE08LLR | 8 | R1/8樽 | 9.5 | 12 | 20 | 23 | 12 | 14 | ||
| -WE10LLR | 10 | R1/4樽 | 14 | 13 | 23 | 24 | 14 | 17 | ||
| -WE12LLR | 12 | R1/4樽 | 14 | 13 | 23 | 25 | 17 | 19 | ||
| -WE06LR | Lライト 315バール 4560psi | 6 | R1/8樽 | 8 | 12 | 20 | 27 | 12 | 14 | |
| -WE08LR | 8 | R1/4樽 | 12 | 14 | 26 | 29 | 14 | 17 | ||
| -WE10LR | 10 | R1/4樽 | 12 | 15 | 27 | 30 | 17 | 19 | ||
| -WE12LR | 12 | R3/8樽 | 12 | 17 | 28 | 32 | 19 | 22 | ||
| -WE15LR | 15 | R1/2樽 | 14 | 21 | 34 | 36 | 19 | 27 | ||
| -WE18LR | 18 | R1/2樽 | 17 | 24 | 36 | 40 | 24 | 32 | ||
| -WE06SR | Sヘビー 400バール 5800psi | 6 | R1/4樽 | 14 | 16 | 26 | 31 | 14 | 17 | |
| -WE08SR | 8 | R1/4樽 | 12 | 17 | 27 | 32 | 17 | 19 | ||
| -WE10S | 10 | R3/8樽 | 12 | 18 | 28 | 34 | 19 | 22 | ||
| -WE12S | 12 | R3/8樽 | 12 | 22 | 28 | 38 | 22 | 24 | ||
| -WE14S | 14 | R1/2樽 | 14 | 22 | 32 | 30 | 19 | 27 | ||
| -WE16S | 16 | R1/2樽 | 17 | 25 | 32 | 43 | 24 | 30 | ||
| オスエルボ-WE-M | ||||||||||
 | WE-M 部品番号 | シリーズ 働く 圧力 (バール/psi) | チューブ 外 | G 男性の指標 スレッド | i | I2 | I3 | L2 | S1 | S2 |
| -WE04LLM | LL とても軽い 100バール 1450psi | 4 | M8×1樽 | 9.5 | 11 | 17 | 21 | 11 | 10 | |
| -WE06LLM | 6 | M10×1樽 | 9.5 | 9.5 | 17 | 21 | 11 | 12 | ||
| -WE08LLM | 8 | M10×1樽 | 9.5 | 12 | 20 | 23 | 12 | 14 | ||
| -WE06LM | Lライト 315バール 4560psi | 6 | M10×1樽 | 8 | 12 | 20 | 27 | 12 | 14 | |
| -WE08LM | 8 | M12*1.5樽 | 12 | 14 | 26 | 29 | 14 | 17 | ||
| -WE10LM | 10 | M14*1.5樽 | 12 | 15 | 27 | 30 | 17 | 19 | ||
| -WE12LM | 12 | M16*1.5樽 | 12 | 17 | 28 | 32 | 19 | 22 | ||
| -WE15LM | 15 | M18*1.5樽 | 12 | 21 | 32 | 36 | 19 | 27 | ||
| -WE18LM | 18 | M22*1.5樽 | 17 | 24 | 36 | 40 | 24 | 32 | ||
| -WE06SM | Sヘビー 400バール 5800psi | 6 | M12*1.5樽 | 14 | 16 | 26 | 31 | 14 | 17 | |
| -WE08SM | 8 | M14*1.5樽 | 12 | 17 | 27 | 32 | 17 | 19 | ||
| -WE10SM | 10 | M16*1.5樽 | 12 | 18 | 28 | 34 | 19 | 22 | ||
| -WE12SM | 12 | M18*1.5樽 | 12 | 22 | 28 | 38 | 22 | 24 | ||
| -WE14SM | 14 | M20*1.5樽 | 14 | 22 | 32 | 40 | 19 | 27 | ||
| -WE16SM | 16 | M22*1.5樽 | 17 | 25 | 32 | 43 | 24 | 30 | ||
13年以上の業界経験を持つNantong Samsonは、 中国 ステンレス鋼油圧オスエルボコネクタ メーカー および ステンレス鋼油圧オスエルボコネクタ 工場です。ISO認証を取得し、厳格な品質管理を実施。卓越したサービスと競争力のある価格で優れた価値を提供します。
