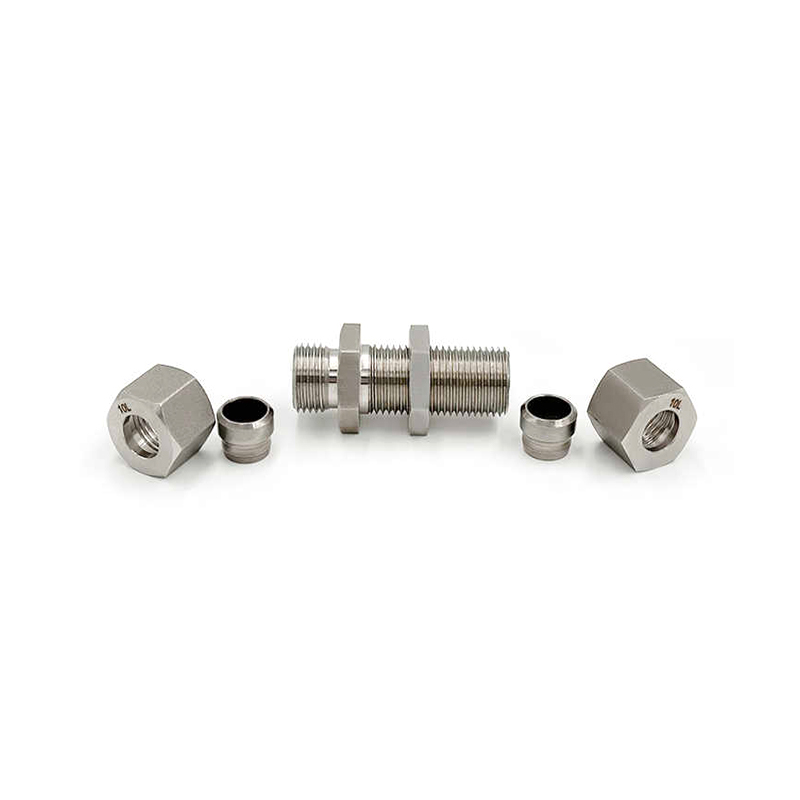

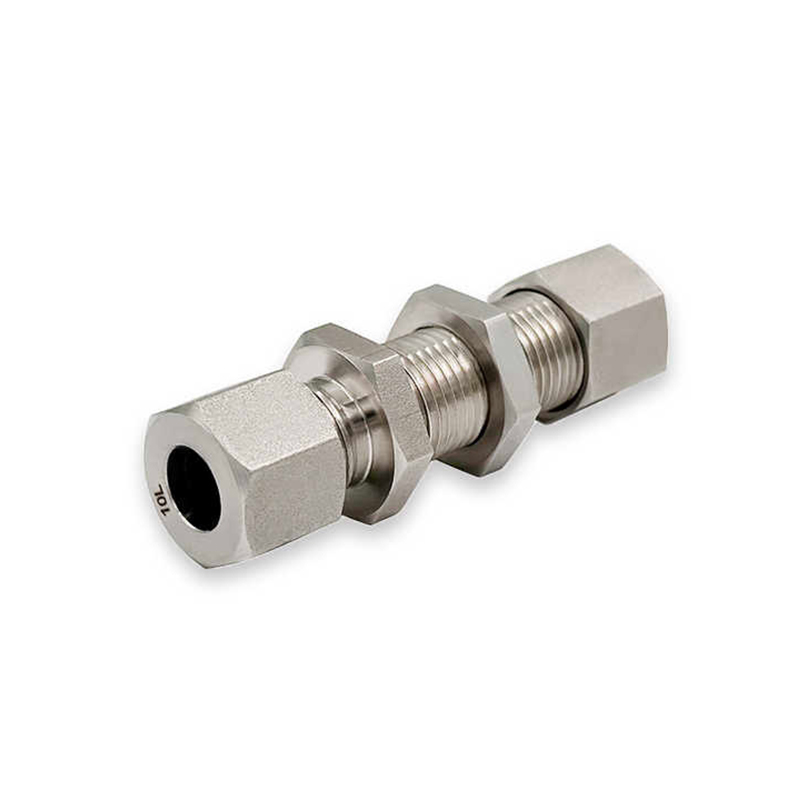

ステンレス鋼製油圧隔壁ユニオン継手

ステンレス鋼油圧隔壁ユニオン継手の主な機能は、油圧パイプラインを機械ハウジングまたはコンテナ壁に接続し、安定した安全な流体伝達チャネルを提供することです。安定した接続を確保し、雌ねじ構造、強化された金属肉厚設計、およびシーリングシステムを通じて高圧下での漏れを効果的に防ぎます。このジョイントは双方向シール設計を採用しており、ジョイントの両端はOリングで二重にシールされており、液体が壁ジョイントを通過するときに漏れがありません。接続構造も強化されたネジ構造またはクランプ構造で設計されており、シールの信頼性を確保するだけでなく、振動や外力によって緩むこともありません。また、ダブルロックナット、丸型ロックピン、ロックリングなどの緩み止め装置を装備し、常に安定したジョイント接続を確保します。

お問い合わせ

前へ： Oリング付きステンレス鋼油圧スイベルコネクタ次へ：次の記事はありません

説明
パラメータ

説明

材質: ステンレス鋼

テクニクス: 鍛造

タイプ: ユニオン

原産地：江蘇省、中国（本土）

接続: シングルフェルール

パラメータ

SV パートいいえ。	シリーズ働く圧力 (バール/psi)	チューブ外	M	l1	12	L1	L2	S1	S2	S3
-SV06L	ライト 315バール 4560 psi	6	M12×1.5	7	27	22	42	17	14	17
-SV08L		8	M14×1.5	8	27	23	42	19	17	19
-SV10L		10	M16×1.5	10	28	25	43	22	19	22
-SV12L		12	M18×1.5	10	29	25	44	24	22	24
-SV15L		15	M22x1.5	12	31	27	46	27	27	30
-SV18L		18	M26×1.5	13.5	32.5	30	49	32	32	36
-SV22L	160 bar 2320 psi	22	M30×2	16.5	34.5	33	51	36	36	41
-SV28L		28	M36×2	18.5	35.5	35	52	41	41	46
-SV35L		35	M45×2	18.5	36.5	40	58	50	50	55
-SV42L		42	M52×2	19	36	42	59	60	60	65
-SV06S	S 重い 630バール 9130 psi	6	M14×1.5	12	29	27	44	19	17	19
-SV08S		8	M16×1.5	13	29	28	44	22	19	22
-SV10S		10	M18×1.5	14.5	29.5	31	46	24	22	24
-SV12S		12	M20×1.5	14.5	30.5	31	47	27	24	27
-SV14S		14	M22x1.5	17	32	35	50	30	27	30
-SV16S	400 bar 5800 psi	16	M24×1.5	16.5	31.5	35	50	32	30	32
-SV20S		20	M30×2	17.5	33.5	39	55	41	36	41
-SV25S		25	M36×2	20	35	44	59	46	46	46
-SV30S		30	M42×2	21.5	37.5	48	64	50	50	50
-SV38S	315バール 4560 psi	38	M52×2	22	37	53	68	65	60	65
