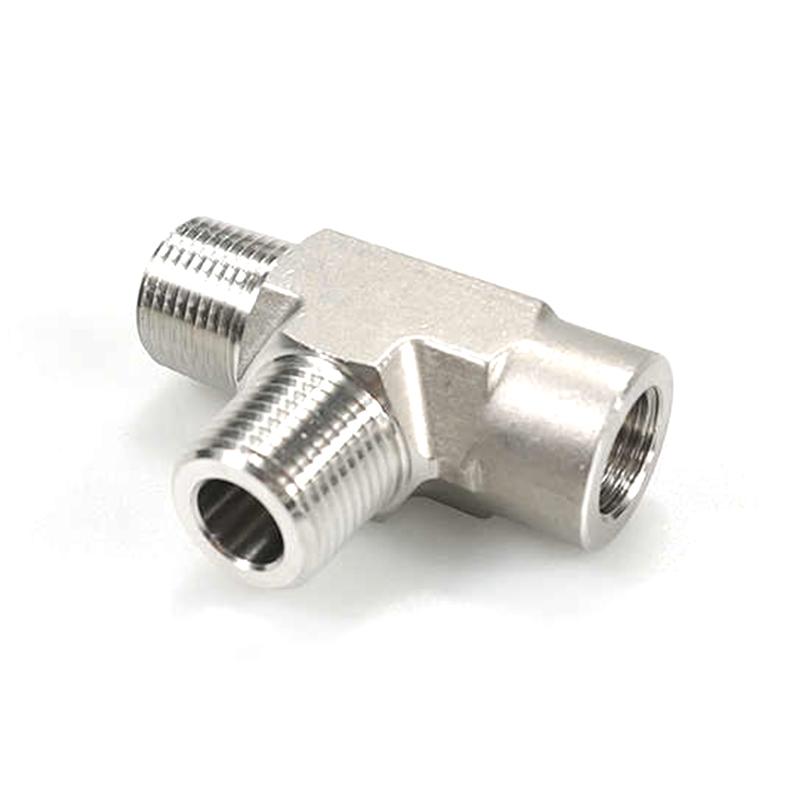

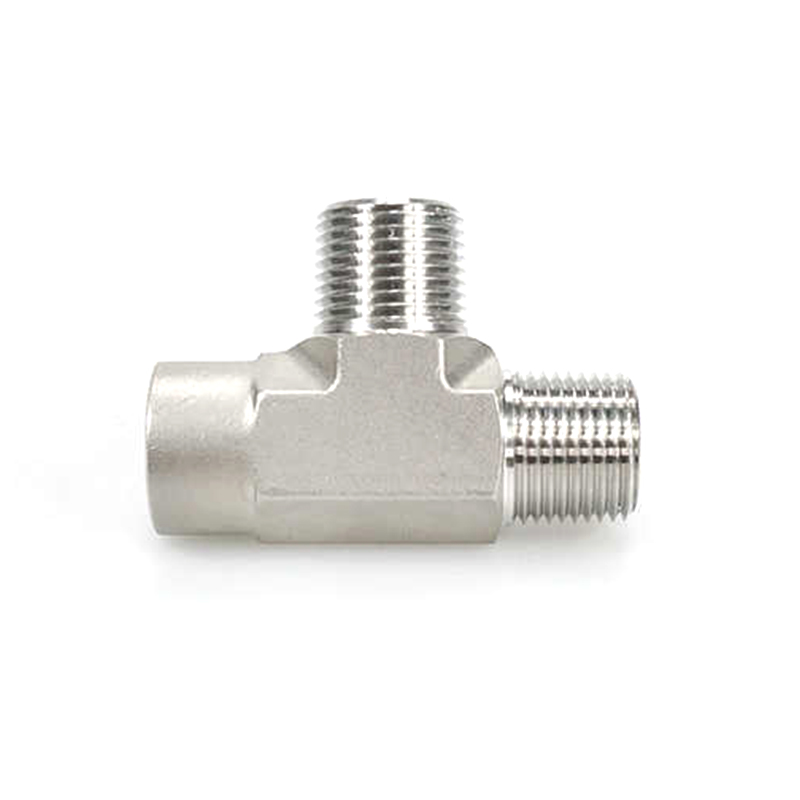

ステンレス鋼製メスランティー管継手

ステンレス鋼製メスランティーパイプ継手は、流体およびガス伝送システムで使用される重要な接続要素です。内ねじと外ねじの接続方式を採用しています。この接続方法はシンプルで信頼性が高く、取り付け中に漏れや緩みを防ぐためにしっかりと密閉することができます。内ねじと外ねじの設計が標準化されているため、他の配管継手やバルブとシームレスに接続でき、システムの保守や拡張に便利です。内ねじと外ねじの接続の精度管理は非常に厳密であり、不適切な接続によって引き起こされる潜在的なリスクを回避します。ヘッドは丸く設計されており、最も一般的で効果的なタイプのパイプ継手ヘッドの 1 つです。丸いヘッドは流体の流れの抵抗を効果的に回避し、スムーズな流体伝達経路を提供します。丸いヘッドはパイプライン内の圧力を均等に分散し、高圧システムにおけるパイプ継手の破損や損傷のリスクを軽減します。

お問い合わせ

プレV: ステンレス鋼製雌ティー管継手次へ: 次の記事はありません

説明する
パラメータ

説明する

材質: ステンレス鋼

テクニクス: 鍛造

顧客: 利用可能

媒体：油、水など。

サイズ: 1/8-1 1/2インチ

原産地：江蘇省、中国（本土）

接続: オス-メスネジ

ヘッドコード: ラウンド

アプリケーション: 一般

ロゴ: 任意のロゴが利用可能

パラメータ

NPT ねじ
P-NPT サイズ	基本的な注文番号	寸法、インチ(mm)						作動圧力 psig(bar)
P-NPT サイズ	基本的な注文番号	L	F(フラット)	B	E	Lx	Bx	316SS、スチール	真鍮
1/16	-TFR-MN1-FN1	0.86(21.8)	0.44(11.1)	0.12(3.0)	0.38(9.7)	0.86(21.8)	0.39(9.9)	9200(633)	4600 (316)
1/8	-TFR-MN2-FN2	1.04(26.4)	0.50(12.7)	0.19(4.8)	0.41(10.4)	0.87(22.1)	0.38(9.7)	6200(427)	3100(213)
1/4	-TFR-MN4-FN4	1.17(29.7)	0.69(17.5)	0.28(7.1)	0.59(15.0)	1.17(29.7)	0.56(14.2)	7200(496)	3600(248)
3/8	-TFR-MN6-FN6	1.42(36.1)	0.81(20.6)	0.38(9.6)	0.59(15.0)	1.26(32.0)	0.56(14.2)	5600 (385)	2800(192)
1/2	-TFR-MN8-FN8	1.56(39.6)	1.00(25.4)	0.47(11.9)	0.78(19.8)	1.56(39.6)	0.75(19.1)	5600 (385)	2800(192)
3/4	-TFR-MN12-FN12	1.92(48.8)	1.25(31.8)	0.62(15.7)	0.81(20.6)	1.67(42.4)	0.75(19.1)	5100(351)	2500(172)
1	-TFR-MN16-FN16	1.91(48.5)	1.69(42.9)	0.88(22.4)	1.00(25.4)	1.94(49.3)	0.94(23.9)	5300 (365)	2600(179)
ISOテーパーねじ
P-RTサイズ	基本的な注文番号	寸法、インチ(mm)						作動圧力 psig(bar)
P-RTサイズ	基本的な注文番号	L	F(フラット)	B	E	Lx	Bx	316SS、スチール	真鍮
1/16	-TFR-MR1-FR1	0.86(21.8)	0.44(11.1)	0.12(3.0)	0.38(9.7)	0.86(21.8)	0.39(9.9)	9200(633)	4600(316)
1/8	-TFR-MR2-FR2	1.04(26.4)	0.50(12.7)	0.19(4.8)	0.41(10.4)	0.87(22.1)	0.38(9.7)	6200(427)	3100(213)
1/4	-TFR-MR4-FR4	1.17(29.7)	0.69(17.5)	0.28(7.1)	0.59(15.0)	1.17(29.7)	0.56(14.2)	7200(496)	3600(248)
3/8	-TFR-MR6-FR6	1.42(36.1)	0.81(20.6)	0.38(9.6)	0.59(15.0)	1.26(32.0)	0.56(14.2)	5600(385)	2800(192)
1/2	-TFR-MR8-FR8	1.56(39.6)	1.00(25.4)	0.47(11.9)	0.78(19.8)	1.56(39.6)	0.75(19.1)	5600(385)	2800(192)
3/4	-TFR-MR12-FR12	1.92(48.8)	1.25(31.8)	0.62(15.7)	0.81(20.6)	1.67(42.4)	0.75(19.1)	5100(351)	2500(172)
1	-TFR-MR16-FR16	1.91(48.5)	1.69(42.9)	0.88(22.4)	1.00(25.4)	1.94(49.3)	0.94(23.9)	5300(365)	2600(179)
