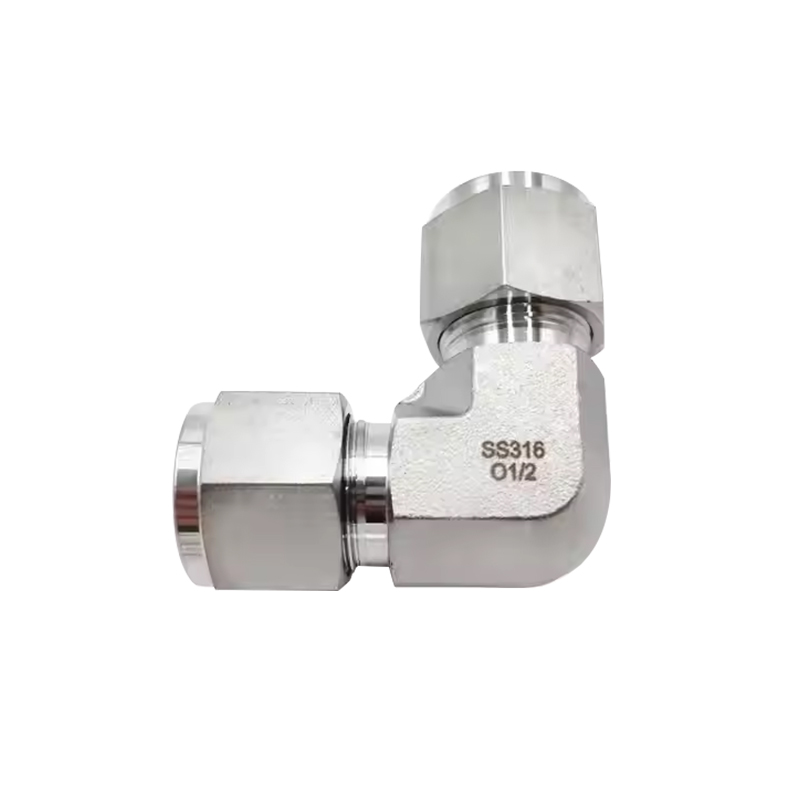

ステンレス鋼製エルボユニオン圧縮管継手

ステンレス鋼エルボユニオン圧縮管継手は、2本のパイプを直角に接続するために使用される90度エルボで、シームレスでしっかりとした接続を提供します。この構成は、スペースの制限や特定の配管レイアウトにより配管システムの方向を変更する必要がある用途に適しています。この継手は一定直径のエルボとして設計されており、同じ直径の 2 本のパイプを接続し、システム内の流れが一定で中断されないようにします。一定直径のエルボ設計は、同じサイズのパイプの 2 つのセクションを接続する場合に特に役立ち、一貫した流れのダイナミクスを維持し、非効率や時間の経過による摩耗の原因となる乱流を軽減します。六角形なので取り付け、締め付けが簡単です。六角形の形状は工具をしっかりとグリップし、滑りや困難を伴うことなく、継手をパイプシステムに簡単に取り付けたり取り外したりすることができます。また、六角形の頭部により、継手は損傷することなくより高いトルクに耐えることができるため、システム全体の耐久性と信頼性の向上に役立ちます。

お問い合わせ

プレV: ステンレス鋼ティーユニオン圧縮管継手次へ: 次の記事はありません

説明する
パラメータ

説明する

材質: ステンレス鋼

テクニクス: 鍛造

タイプ: エルボ

原産地：江蘇省、中国（本土）

モデル番号: 同等エルボチューブ継手

ブランド名: SAM-LOK

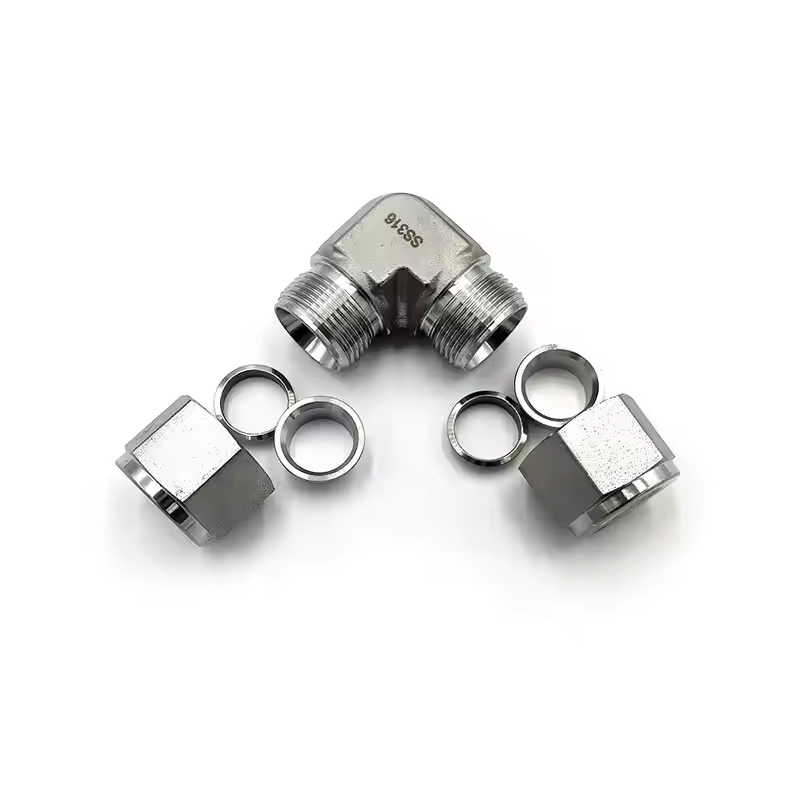

接続: ダブルフェルール

形状: 等しい

ヘッドコード：ヘキサゴン

材質: 304、316、304L、316L など

OEMサービス:利用可能

構造: 90度エルボ

パラメータ

Tチューブ外径 (インチ)	基本注文番号	寸法、インチ(m m)
Tチューブ外径 (インチ)	基本注文番号	L	C	D	F	E
1/16	-UE-FT1	0.70(17.8)	0.34(8.6)	0.31(7.9)	0.37(9.5)	0.05(1.3)
1/8	-UE-FT2	0.88(22.4)	0.50(12.7)	0.44(11.1)	0.37(9.5)	0.09(2.3)
3/16	-UE-FT3	1.00(25.4)	0.54(13.7)	0.50(12.7)	0.50(12.7)	0.12(3.0)
1/4	-UE-FT4	1.06(26.9)	0.60(15.2)	0.56(14.3)	0.50(12.7)	0.19(4.8)
5/16	-UE-FT5	1.13(28.7)	0.64(16.3)	0.63(15.9)	0.56(14.3)	0.25(6.4)
3/8	-UE-FT6	1.20(30.5)	0.66(16.8)	0.69(17.5)	0.63(15.9)	0.28(7.1)
1/2	-UE-FT8	1.42(36.1)	0.90(22.9)	0.87(22.2)	0.81(20.6)	0.41(10.4)
5/8	-UE-FT10	1.50(38.1)	0.96(24.4)	1.00(25.4)	0.94(23.8)	0.5(12.7)
3/4	-UE-FT12	1.57(39.9)	0.96(24.4)	1.13(28.6)	1.06(27.0)	0.62(15.7)
7/8	-UE-FT14	1.76(44.7)	1.02(25.9)	1.25(31.8)	1.37(34.9)	0.72(18.3)
1	-UE-FT16	1.93(49.0)	1.23(31.2)	1.50(38.1)	1.37(34.9)	0.88(22.4)
11/8	-UE-FT18	2.17(55.1)	1.23(31.2)	1.63(41.3)	1.69(42.9)	0.97(24.6)
11/4	-UE-FT20	2.62(66.5)	1.62(41.1)	1.87(47.6)	1.69(42.9)	1.09(27.7)
11/2	-UE-FT24	3.07(78.0)	1.97(50.0)	2.25(57.2)	2.00(50.8)	1.34(34.0)

Tチューブ外径(mm)	基本的な注文番号	寸法、mm(インチ)
Tチューブ外径(mm)	基本的な注文番号	L	C	D	F	E
3	-UE-MT3	22.3(0.88)	12.9(0.51)	12.0(0.47)	9.5(0.37)	2.4(0.09)
4	-UE-MT4	25.4(1.00)	13.7(0.54)	12.0(0.47)	12.7(0.50)	2.4(0.09)
6	-UE-MT6	27.0(1.06)	15.3(0.60)	14.0(0.55)	12.7(0.50)	4.8(0.19)
8	-UE-MT8	28.8(1.13)	16.2(0.64)	16.0(0.63)	14.3(0.56)	6.4(0.25)
10	-UE-MT10	31.5(1.24)	17.2(0.68)	19.0(0.75)	17.5(0.69)	7.9(0.31)
12	-UE-MT12	36.0(1.42)	22.8(0.90)	22.0(0.87)	20.6(0.81)	9.5(0.37)
14	-UE-MT14	38.0(1.50)	24.4(096)	25.0(0.98)	23.8(0.94)	11.0(0.43)
15	-UE-MT15	38.8(1.53)	24.4(096)	25.0(0.98)	23.8(0.94)	11.9(0.47)
16	-UE-MT16	38.0(1.50)	24.4(096)	25.0(0.98)	23.8(0.94)	12.7(0.50)
18	-UE-MT18	39.8(1.57)	24.4(0.96)	30.0(1.18)	27.0(1.06)	15.1(0.59)
20	-UE-MT20	44.6(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	15.9(0.63)
22	-UE-MT22	44.6(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	18.3(0.72)
25	-UE-MT25	49.1(1.93)	31.3(1.23)	38.0(1.5)	34.9(1.37)	21.8(086)
28	-UE-MT28	64.0(2.52)	36.6(1.44)	46.0(1.81)	42.9(1.69)	21.8(086)
30	-UE-MT30	69.9(275)	39.6(1.56)	50.0(1.97)	42.9(1.69)	26.2(1.03)
32	-UE-MT32	72.3(2.85)	42.0(1.65)	50.0(1.97)	42.9(1.69)	28.6(1.13)
38	-UE-MT38	84.0(3.31)	49.4(1.94)	60.0(2.36)	50.8(2.00)	33.7(1.33)
