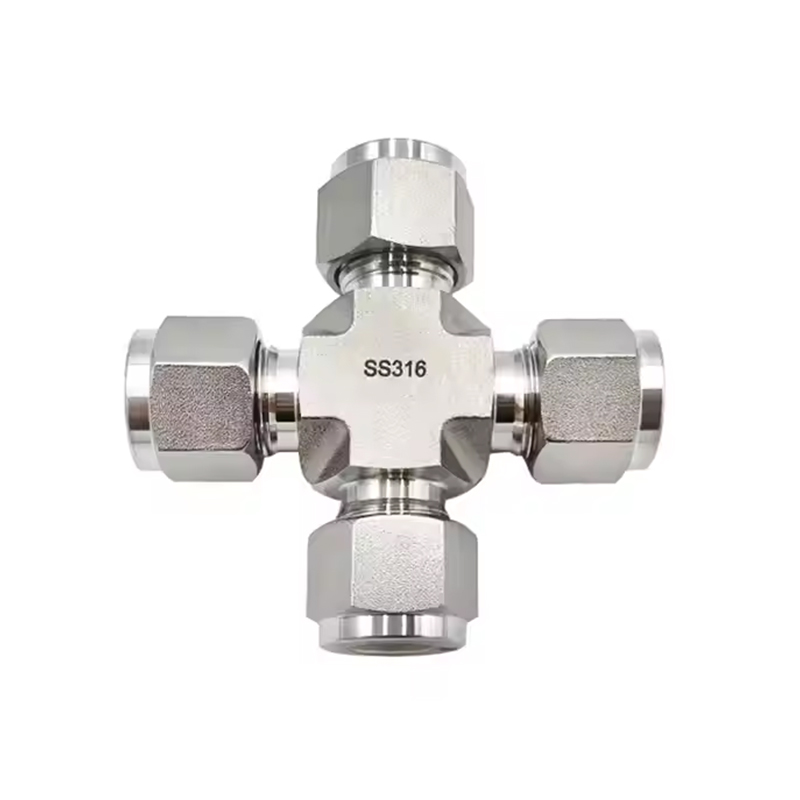

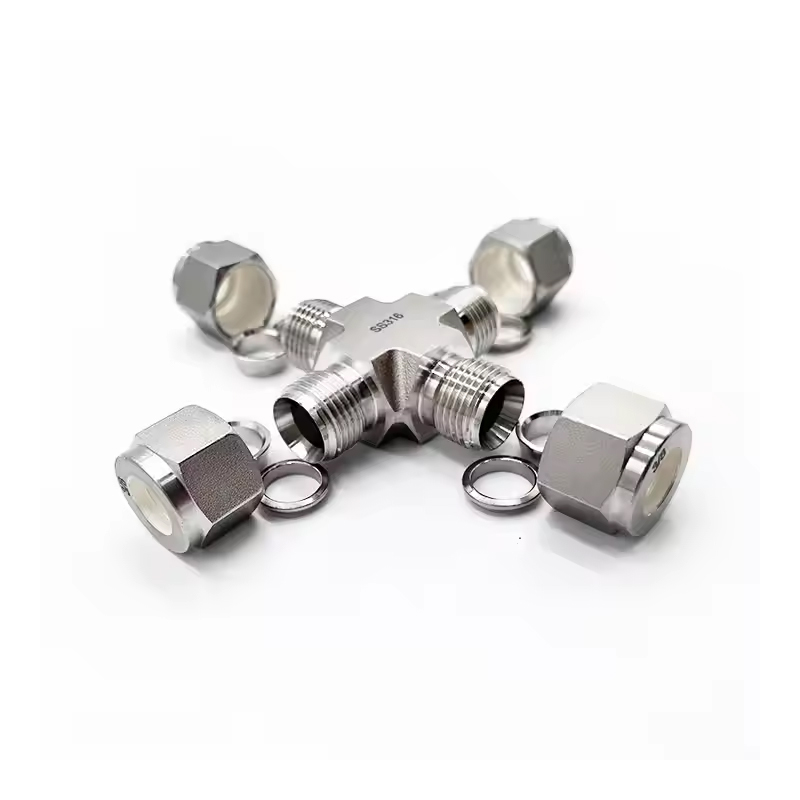

ステンレス鋼製クロスユニオン圧縮管継手

ステンレス鋼製クロスユニオン圧縮管継手は、精密鍛造技術により製造された高性能管継手です。要求の厳しい工業用流体、ガス、化学媒体、その他のパイプラインシステム向けに設計されています。優れたシール性と高い耐圧性を備え、さまざまな過酷な作業環境に適した管継手です。鍛造技術によって製造されており、パイプ継手の強度、硬度、耐久性を効果的に向上させることができます。鋳造プロセスと比較して、鍛造パイプ継手の内部構造はより緻密であり、機械的衝撃、振動、疲労などの外部要因の影響によく耐えることができます。パイプ継手のクロスデザインにより、パイプラインシステムに複数の接続ポイントを形成できます。十字形管継手は、多方向への流体分配を実現し、パイプラインのレイアウトを簡素化し、管継手の数を減らし、それによってスペースを節約し、コストを削減します。

お問い合わせ

プレV: ステンレス鋼製ダブルフェラル雄継手次へ: 次の記事はありません

説明する
パラメータ

説明する

テクニクス: 鍛造

タイプ: クロス

原産地：江蘇省、中国（本土）

ブランド名: SAM-LOK

接続: ダブルフェルール

ヘッドコード：ヘキサゴン

外径サイズ: 1/16 ''-1''、3mm-25mm

作動圧力：最大6000psi

媒体: 水、油、ガス、酸、塩基など

特殊処理：フェルール硬度処理

ナット処理：銀植え

チューブ処理: 完全に焼きなまし

インナーコーン：鏡面研磨加工

動作温度: -20 ～ 200 ℃

パラメータ

Tチューブ外径 (インチ)	基本的な注文番号	寸法、インチ (mm)
Tチューブ外径 (インチ)	基本的な注文番号	L	C	D	F	E
1/8	-UC-FT2	0.88(22.4)	0.50(12.7)	0.44(11.1)	0.37(9.5)	0.09(2.3)
3/16	-UC-FT3	0.96(24.4)	0.54(13.7)	0.50(12.7)	0.44(11.1)	0.12(3.0)
1/4	-UC-FT4	1.06(26.9)	0.60(15.2)	0.56(14.3)	0.50(12.7)	0.19(4.8)
5/16	-UC-FT5	1.17(29.7)	0.64(16.2)	0.63(15.9)	0.63(15.9)	0.25(6.4)
3/8	-UC-FT6	1.20(30.5)	0.66(16.8)	0.69(17.5)	0.63(159)	0.28(7.1)
1/2	-UC-FT8	1.42(36.1)	0.90(22.9)	0.69(17.5)	0.81(20.6)	0.41(10.4)
5/8	-UCFT10	1.43(36.3)	0.96(24.4)	1.00(25.4)	1.06(27.0)	0.50(12.7)
3/4	-UCFT12	1.57(39.9)	0.96(24.4)	1.13(28.6)	1.06(27.0)	0.62(15.7)
7/8	-UCFT14	1.76(44.7)	1.02(25.9)	1.25(31.8)	1.37(34.9)	0.72(18.3)
1	-UC-FT16	1.93(49.0)	1.23(31.2)	1.50(38.1)	1.37(34.9)	0.88(22.4)

Tチューブ 0.D. (mm)	基本的な注文方法番号	寸法、mm(インチ)
Tチューブ 0.D. (mm)	基本的な注文方法番号	L	C	D	F	E
3	-UC-MT3	22.3(0.88)	12.9(0.51)	12.0(0.47)	9.5(0.37)	2.4(0.09)
4	-UC-MT4	25.4(1.00)	13.7(0.54)	12.0(0.47)	12.7(0.50)	2.4(0.09)
6	-UC-MT6	27.0(1.06)	15.3(0.60)	14.0(0.55)	12.7(0.50)	4.8(0.19)
8	-UC-MT8	29.9(1.18)	16.2(0.64)	16.0(0.63)	15.9(0.63)	6.4(0.25)
10	-UC-MT10	33.5(1.32)	17.2(0.68)	19.0(0.75)	20.6(0.81)	7.9(0.31)
12	-UC-MT12	36.0(1.42)	22.8(0.90)	22.0(0.87)	20.6(0.81)	9.5(0.37)
16	-UC-MT16	3Z0(1.46)	24.4(0.96)	25.0(098)	23.8(0.94)	12.7(0.50)
18	-UC-MT18	38.3(1.51)	24.4(0.96)	30.0(1.18)	27.0(1.06)	15.1(0.59)
20	-UC-MT20	44.6(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	15.9(0.63)
22	-UC-MT22	44.7(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	18.3(0.72)
25	-UC-MT25	49.2(1.94)	31.3(1.23)	38.0(1.50)	34.9(1.37)	21.8(0.86)
